Podłogi sportowe to nie tylko wierzchnia warstwa drewna czy tworzywa — to wielowarstwowe systemy inżynieryjne, których projekt wpływa bezpośrednio na bezpieczeństwo zawodników, jakość rozgrywki i trwałość całej konstrukcji. Różnica między tanią podłogą przemysłową a profesjonalnym systemem sportowym często nie jest widoczna gołym okiem, ale ciało każdego sportowca ją odczuwa po kilku godzinach treningu.
Budowa systemu podłogi sportowej — warstwy i ich funkcje
Podłoga sportowa konstrukcja opiera się na zasadzie stopniowego przenoszenia obciążeń. Żadna pojedyncza warstwa nie jest w stanie samodzielnie spełnić wszystkich wymagań — chodzi o amortyzację uderzenia, odprowadzenie energii, stabilność przy nagłych zmianach kierunku ruchu i sprężysty odbój przy skokach. Dlatego każdy certyfikowany system składa się z kilku współpracujących elementów.
W podstawowym schemacie wyróżniamy:
- Podłoże betonowe — wymagana równość do ±2 mm na 2 m, wilgotność poniżej 2%, gdyż każda nierówność lub zawilgocenie niszczy kolejne warstwy
- Element amortyzujący (legary, maty elastomerowe, punkty elastyczne) — serce całego systemu, odpowiedzialne za parametry biomechaniczne
- Panel nośny — zazwyczaj dwu- lub trójwarstwowe płyty sklejki o grubości 15–18 mm każda
- Wierzchnia warstwa użytkowa — deska sportowa z drewna lub wykładzina PVC z nadrukiem linii boisk
Parametry mechaniczne całego systemu ocenia norma EN 14904, która definiuje wymagania dla obciążeń punktowych, pochłaniania wstrząsów i odbicia pionowego. Dobry system absorbuje minimum 25% energii uderzenia — to wartość graniczna między „sportową” a „przemysłową” podłogą.
Podłoga legarowa sportowa — zasada działania i zastosowania

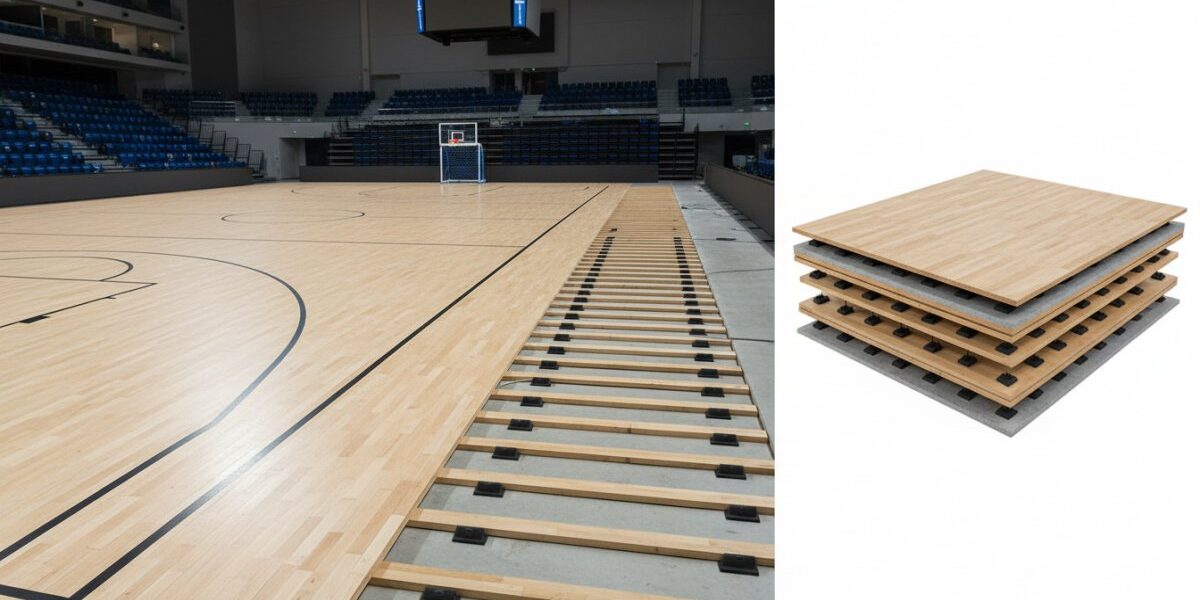

Podłoga legarowa sportowa to najstarszy i zarazem najbardziej sprawdzony system w obiektach wielofunkcyjnych. Legary — drewniane lub kompozytowe beleczki ułożone w regularnej siatce — tworzą sprężysty ruszt, który unosi panel nośny na kilka centymetrów nad betonem. Przestrzeń powietrzna pod podłogą pełni tu podwójną rolę: izolacyjną i amortyzacyjną.
W klasycznym układzie krzyżowym stosuje się dwie warstwy legarów ułożonych prostopadle do siebie, co zapewnia równomierne rozłożenie obciążeń punktowych. Górna warstwa biegnie wzdłuż osi głównego ruchu w sali, dolna prostopadle — razem tworzą kratownicę o oczku co 30–40 cm. Na tak przygotowanym ruszcie układa się podwójną sklejkę, a na niej deskę sportową z litego drewna, najczęściej buka lub klonu o przekroju 22×70 mm.
Sprężystość powierzchniowa a sprężystość punktowa w systemach legarowych
W podłogach legarowych dominuje sprężystość powierzchniowa, czyli ugięcie pod obciążeniem obejmuje stosunkowo duży obszar wokół punktu przyłożenia siły. Gdy piłkarz wykonuje zwód i gwałtownie zatrzymuje się, energia jest rozprowadzana na kilkudziesięciocentymetrowy promień, a nie koncentrowana w jednym miejscu. To przekłada się na mniejsze przeciążenia kolan i stawów skokowych.
Sprężystość punktowa oznacza coś wręcz odwrotnego — ugięcie jest lokalne, ściśle ograniczone do miejsca kontaktu. W sportach siłowych czy rzutach systemem legarowym to pożądana cecha przy lądowaniu, jednak przy dynamicznym biegu może dawać efekt „tańczącej podłogi”. Dobry projekt łączy oba rodzaje sprężystości przez odpowiedni dobór rozstawu legarów i grubości sklejki.
Systemy punktowo elastyczne — czym różnią się od legarowych?
System podłogi sportowej oparty na punktach elastycznych to rozwiązanie, w którym zamiast ciągłych belek stosuje się dyskretne elementy amortyzujące — krążki, kubki lub bloczki z gumy lub elastomeru, rozstawione w regularnej siatce co kilkanaście centymetrów. Płyta nośna spoczywa bezpośrednio na tych punktach, a przestrzeń między nimi pozostaje wolna lub wypełniona materiałem izolacyjnym.
Taka geometria pozwala precyzyjnie sterować charakterystyką ugięcia. Przez zmianę twardości Shore’a elastomeru, rozstawu punktów i grubości płyty konstruktor może zaprojektować podłogę dedykowaną pod konkretną dyscyplinę. Dla koszykówki optymalne jest ugięcie rzędu 2,3–3,5 mm przy obciążeniu 1500 N, zaś dla gimnastyki sportowej wartości bliższe 6–8 mm są uznawane za bezpieczne przy lądowaniach z wysokości.
System Omniflex — co to jest i jak działa
System Omniflex co to — to pytanie pojawia się często przy projektowaniu nowych obiektów sportowych. Omniflex to rodzina systemów hybrydowych, w których elastyczne elementy punktowe lub siatkowe łączą funkcję amortyzatora i dylatacji termicznej w jednej warstwie. Nazwa pochodzi od koncepcji „wszechkierunkowości” — płyta nośna może się nieznacznie przemieszczać we wszystkich kierunkach bez trwałych naprężeń, co eliminuje ryzyko wypaczenia i skrzypienia.
W praktyce wygląda to tak: maty Omniflex układa się bezpośrednio na równym betonie, łącząc na zakład lub wpust. Płyty sklejki przykręca się do mat przez specjalne kotwy lub wkręca w warstwy piankowe bez stałego mocowania do podłoża. Dzięki temu cały system „oddycha” przy zmianach temperatury i wilgotności — cecha szczególnie istotna w halach, gdzie latem temperatura wzrasta do 40°C, a zimą spada do kilkunastu stopni.
Podłoga elastyczna powierzchniowo — normy i pomiar parametrów
Podłoga elastyczna powierzchniowo to kategoria normatywna, nie brand ani konkretna technologia. Norma EN 14904 definiuje ją jako podłogę, w której przy standardowym obciążeniu testowym (punkt przyłożenia siły o powierzchni koła o średnicy 100 mm) ugięcie rozchodzi się na obszar o promieniu większym niż 500 mm. Pomiar wykonuje się urządzeniem BSIT (Berlin Sport Impact Tester) lub jego odpowiednikami.
Parametry objęte normą i ich znaczenie praktyczne przedstawia poniższe zestawienie:
| Parametr | Wymaganie min. | Co oznacza w praktyce |
|---|---|---|
| Pochłanianie wstrząsów (SA) | ≥ 25% | Ochrona stawów przy lądowaniach |
| Pionowe ugięcie (VD) | 2,3–3,5 mm | Komfort odbicia, stabilność taktyczna |
| Odbicie piłki (BR) | ≥ 90% | Przewidywalność zachowania piłki |
| Tarcie (FR) | 0,4–0,6 | Bezpieczeństwo przy zmianach kierunku |
| Płaskość | ≤ 3 mm/2 m | Eliminacja potknięć i nierównego zużycia |
Testowanie pochłaniania wstrząsów odbywa się w co najmniej pięciu punktach pomiarowych rozłożonych na całej powierzchni sali. Różnica między punktami nie może przekraczać 10 punktów procentowych — jeśli środek hali pochłania 35%, a narożniki tylko 20%, system nie spełnia normy, choć średnia wynosiłaby 27,5%.
Jak dobrać system podłogi do dyscypliny i obciążeń?
Wybór odpowiedniego systemu zaczyna się od analizy trzech zmiennych: dyscypliny sportowej (lub mieszanego kalendarza imprez), spodziewanej intensywności użytkowania i budżetu na konserwację. Hala szkolna, gdzie przez sześć dni w tygodniu ćwiczą dzieci w różnym wieku, potrzebuje innego rozwiązania niż arena ligowa z dwoma meczami tygodniowo.
Dla hal wielofunkcyjnych (koszykówka, siatkówka, badminton, zajęcia aerobiku) najczęściej stosuje się systemy legarowe z wierzchnią warstwą deską sportową pokrytą lakierem poliuretanowym — odporną na zarysowania, łatwą do remarkowarnia linii. Dla sal gimnastyki artystycznej i sportowej wybiera się systemy o wyższym pochłanianiu wstrząsów — nawet 50–60% SA — co wymaga grubszych elementów amortyzujących lub zastosowania dodatkowej maty pod płytą nośną.
Intensywność użytkowania przekłada się bezpośrednio na żywotność wierzchniej warstwy. Deska sportowa z drewna bukowego, regularnie konserwowana, wytrzymuje 20–30 lat przy przeciętnym obciążeniu. Przy 300+ godzinach aktywności miesięcznie (typowe dla dużych obiektów komercyjnych) horyzont wymiany skraca się do 12–15 lat, co warto uwzględnić w rachunku inwestycyjnym już na etapie projektu.
Specjalistyczne podłogi sportowe projektuje się zawsze z zapasem nośności — normatywne obciążenie użytkowe sal sportowych wynosi 5 kN/m², ale przy ustawieniu trybun demontażnych lub ciężkiego sprzętu scenicznego wartość ta może łatwo wzrosnąć dwukrotnie. Dlatego każdy renomowany system jest testowany przy obciążeniach znacznie przekraczających typowe wartości eksploatacyjne, a dokumentacja techniczna powinna zawierać certyfikaty przeprowadzonych badań, nie jedynie deklaracje producenta.
Temperatura i wilgotność powietrza w hali mają na podłogi drewniane większy wpływ niż niejeden mechaniczny czynnik. Drewno pracuje — przy wzroście wilgotności względnej z 40% do 70% deska bukowa zwiększa szerokość o 1–1,5 mm na każde 100 mm. Przy sali 20 m szerokości daje to ponad 20 mm naprężeń skumulowanych wzdłuż parkietu. Dylatacje obwodowe o szerokości minimum 15 mm i swobodny dostęp powietrza pod podłogą to nie opcja, lecz warunek prawidłowego funkcjonowania przez cały cykl życia instalacji.
